24千伏ZW32户外真空断路器介绍

发布时间:2022-08-03 16:45:17  浏览次数:332

24千伏ZW32户外真空断路器是额定电压24KV、50HZ交流三相高压配电网中的控制保护设备,该设备主要由集成固封极柱、电流互感器、弹簧机构、及箱体组成的。真空断路器的导流回路由上进线端、真空灭弧室触头、下出线端构成。断路器为小型化设计,断路器可装设二相或三相CT。断路器采用新型复合固体绝缘结构。真空灭弧室分别浇装在绝缘罩内,使真空灭弧室与绝缘一体化,大大提高了其绝缘性能,采用环氧树脂和硅橡胶复合绝缘材料,保护真空灭弧室的外表不受周围环境的污染,提高了绝缘性能和防污秽、防凝露的能力,并提高了耐臭氧、抗紫外线、抗老化能力,同时大大提高了机械强度。真空灭弧室、主导电回路、绝缘支撑等有机地结合为一个集成固封极柱。该设计为全密封、全绝缘、免维护结构,彻底解决了真空灭弧室小型化与满足外绝缘要求的矛盾。该真空灭弧室通过管内真空优良的绝缘性使高压电路切断电源后能迅速熄弧并抑制电流,燃弧时间短、电弧电压低、电弧能量小、触头磨耗少、允许的开断次数多。设计上采用拥有国际专利的独特的R触头设计,形成高强度纵向磁场,开断能力强,可靠性高,触头集成化,无引弧槽,表面几何形状完美,耐压高,机械强度好,并且开合过程无变形;灭弧室内部回路电阻小,内部电场均匀,触头截流值低,具有可靠的切容性、感性负载的能力。

24千伏ZW32户外真空断路器产品特点
1. 24千伏ZW32户外真空断路器外壳采用的是优质不锈钢材料或经达克罗防锈处理工艺再喷涂耐紫外线清漆而成的普通钢板,产品的防腐蚀性、防盐雾性等抗环境性能优良。
2. 绝缘部分采用环氧树脂和硅橡胶复合绝缘材料,绝缘等级高,防污秽能力强,具有耐臭氧、抗紫外线、疏水性和抗高低温能力。箱体内无变压器油、无六氟化硫气体,满足无油化改造和环境保护要求。
3. 操作机构为弹簧操作机构,可分为手动和电动两种,也可根据用户需求加装遥控操作装置和躲避合闸涌流装置。要求的外供电源功率不大于70W,易于配备后备电源。设计独特的缓冲装置,性能优异,反弹小,噪声低。
4. 灭弧室采用特种不锈钢钎焊技术,无需电镀,焊接质量高,稳定可靠,漏气率低。制作工艺上使用特殊的陶瓷金属化配方和先进的陶瓷金属化工艺,保证产品气密性,抗拉强度大于130Mpa,完全一次封排。
5. 电流互感器采用优质导磁材料及环氧树脂与硅橡胶复合绝缘而成,具有容量大,动热稳定倍数高、精度等级高、免维护、可靠性高等优点。
6. 根据用户需要,可与相应的的控制器配合构成自动重合器、分段器,是实现配网自动化的理想设备。

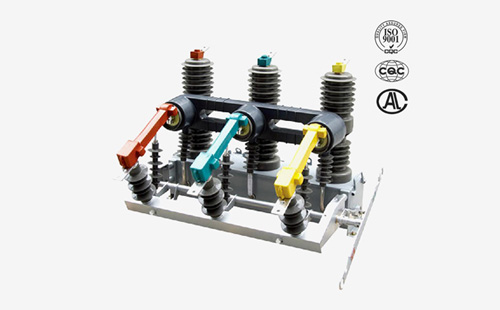

ZW32户外真空断路器

以上便是“24千伏ZW32户外真空断路器介绍”的全部内容,感谢您对本公司的关注。金高是一家专业生产研发ZW32户外真空断路器系列产品的实力厂家,所生产的产品资质齐全,性能可靠,外形美观,使用寿命长,除了常规型号规还可根据客户需求进行定制产品,如果您有相关的需求与疑问,可直接与我们联系,我们会为大家提供更优质的产品与服务,期待您的来电。
