VS1-12真空断路器的性能与工作原理

发布时间:2021-12-16 08:39:10  浏览次数:1244

浙江金高高压电气有限公司是一家电力设备专业制造企业,主要生产:户内外高压隔离开关、高压负荷开关、高压真空断路器、接地开关、避雷器等系列产品。今天主要介绍一下户内高压真空断路器系列产品中的VS1-12真空断路器,本公司生产的VS1-12真空断路器还可细分为:ZN63(VS1)-12系列户内固封式高压真空断路器、ZN63(VS1)-12系列户内固定式高压真空断路器、ZN63(VS1)-12系列户内侧装式高压真空断路器、ZN63(VS1)-12系列户内手车式高压真空断路器、VS1-12型户内高压真空断路器。

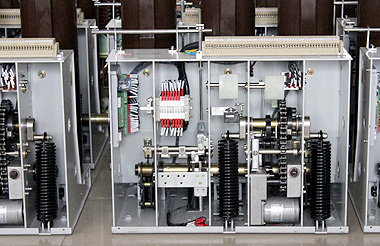

VS1-12真空断路器

VS1-12真空断路器性能介绍
VS1真空断路器可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次,满容量短路电流开断次数可达50次。
VS1真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。
VS1真空断路器(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面,通常仅需对操作机构做间或性的清扫或润滑。
VS1真空断路器(极柱型)采用了固体绝缘结构—集成固封极柱,实现了免维护。
VS1真空断路器在开关柜内的安装形式既可以是固定式,也可以是可抽出式的,还可安装于框架上使用。

VS1-12真空断路器工作原理介绍
永磁操动机构原理
当断路器处于合闸或分闸位置时,线圈中无电流通过,永久磁铁利用动静铁芯提供的低磁阻抗通道将铁芯保持在上下极限位置,而不需要任何机械锁扣。当有动作信号时,合闸或分闸线圈中的电流产生磁势,动、静铁芯中由线圈产生的磁场与永磁体产生的磁场叠加合成,动铁芯连同固定在上面的驱动杆,在合成磁场力的作用下,在规定的时间内以规定的速度驱动开关本体完成开合任务。此机构之所以被称为两位式双稳态原理结构,是由于动铁芯在行程终止的两个位置,不需要消耗任何能量即可保持。而传统的电磁机构,动铁芯是通过弹簧的作用被保持在行程的一端,而在行程的另一端,靠机械锁扣或电磁能量进行保护。由上述可知,永磁操动机构是通过将电磁铁与永久磁铁特殊结合,来实现传统断路器操动机构的全部功能:由永久磁铁代替传统的脱锁扣机构来实现极限位置的保持功能,由分合闸线圈来提供操作时所需要的能量。可以看出,由于工作原理的改变,整个机构的零部件总数大幅减少,使机构的整体可靠性有可能得到大幅提高。由于永磁机构本身的特点,可以提高断路器的可靠性,同时合分闸特性又只与线圈参数有关,因此永磁机构的分合闸特性可以通过电子或微机系统来控制,实现速度特性的智能控制,具有自检测功能。控制回路可采用电子控制、外接合闸直流接触器。

灭弧室灭弧原理
VS1-12真空断路器(配永磁操动机构)采用真空灭弧室,以真空作为灭弧和绝缘介质,灭弧室具有极高的真空度,当动、静触头在操动机构作用下带电分闸时,在触头间将会产生真空电弧,同时由于触头的特殊结构,在触头间隙中也会产生适当的纵磁场,促使真空电弧保持为扩散型,并使电弧均匀分布在触头表面燃烧,维持低的电弧电压,在电流自然过零时,残留的离子、电子和金属蒸汽在微秒数量级的时间内就可复合或聚在触头表面和屏蔽罩上,灭弧室断口的介质绝缘强度很快被恢复,从而电弧被熄灭,达到分断的目的,由于该真空断路器采用磁场控制真空电弧,因而具有强而稳的开断电流的能力。
以上便是“VS1-12真空断路器的性能与工作原理介绍”的全部内容,如有更多问题,可直接与本公司联系,我们会为您带来更专业的产品与服务,期待您的来电合作。
