什么是三工位真空断路器

发布时间:2021-12-16 08:39:10  浏览次数:1455

什么是三工位真空断路器
1、概述
VIG(C)-12GD系列户内高压三工位真空断路器具有优异的电气、机械性能,机构可靠稳定、寿命长。主回路采用固封极柱,提高了断路器的环境适应性和绝缘可靠性;可靠的机械和电子性能,延长的机械寿命和电子寿命,使断路器的免维护成为可能。其可用于3.6-12kV电力系统,作为电网设备,工矿企业动力设计的保护盒控制单元,适用于各种不同性质的负荷和频繁操作、多次开断短路电流的场合。产品拥有完善的机械和电气联锁装置,具有极高的操作稳定性和可靠性,确保操作人员和设备的安全,确保用电安全。
● 采用固封极柱技术。
● 产品采用模块式设计:框架结构,集成了隔离开关、固封真空断路器、接地开关、传感器、联锁机构、操作机构为一体的高性能小型化高压电气产品。
● 适配柜体尺寸为(450 x 1000 x 1800)mm。
● 旋转式隔离开关,分闸后具有可见的断口。
● 隔离开关、断路器、接地开关之间有强制机械联锁,防止误操作。
● 断路器采用模块式操作机构、可独立更换或检修、互换性好。可以用手动操作,也可选用交、直流储能操作.实现远程控制。
● 柜门与接地开关设计有可靠联锁结构,确保操作人员的安全。

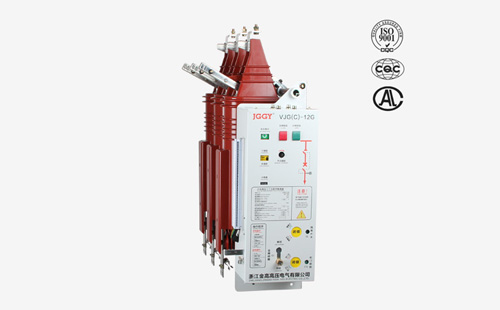

三工位真空断路器

2、使用的环境条件
● 周围环境温度:-25℃ +40℃。
● 相对湿度:日平均值<95%,月平均值<90%。
● 海拔高度:不高于1000m。
● 地震烈度:不超过8度。
● 使用场所:无爆炸危险、化学和剧烈振动及污秽。
● 海拔高度1000米以上使用条件
● 在海拔高度超过1000米的时候。空气密度相对会下降,这将影响到电器的保护系数。
● 使用者在选用开关的时候必须作有关计算。

3、适用柜型
可装配在小型固定柜、环网柜或箱变。
VJG(C)-12GD系列户内高压三工位真空断路器主回路纵向布置,上部为隔离开关、中部为真空断路器、下部为接地开关,操作机构、断路器机构、联锁机构位于开关前部。本开关可以倒安装。
4、安全优异的固封极柱
高可靠性、稳定的绝缘性能、结构更坚固、小型化、面维护、更环保、抗机械性能高。
5、可视隔离断口
旋转式隔离开关,分闸后具有可视断口。
6、模块式操作机构
断路器采用模块式操作机构、可独立更换或检修、互换性好。可以用手动操作,也可选用交、直流储能操作,实现远程控制。
7、三轴分步操作、可靠地机械联锁
隔离开关、断路器、接地开关单独一个轴轴操作,3轴之间有强制机械联锁,防止误操作。
8、出线端带非接触式带电显示传感器
无电容、采用非接触式感应技术,安全可靠。
9、柜门与连接开关设计有可靠联锁结构
确保操作人员的安全,免调整的柜门闭锁。
