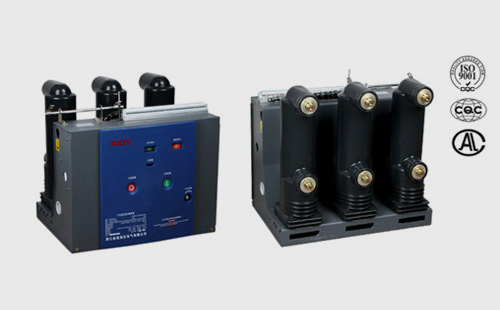

VS1-12真空断路器属于户内高压开关设备，适用于额定电压12kV、频率50Hz的三相电力系统 中，作为保护和控制电器使用，由于真空断路器的特殊优越性，尤其适用于频繁操作的场所。今天给大家介绍VS1-12真空断路器中的屏蔽系统与导电系统，以下为主要内容。

VS1-12真空断路器导电系统：由定导电杆、定跑弧面、定触头、动触头、动跑弧面、动导电杆构成。触头结构大致有三种：圆柱形触头、带有螺旋槽跑弧面的横向磁场触头、纵向磁场触头。目前采用纵磁场技术，此种灭弧室具有强而稳定的电弧开断能力。

VS1-12真空断路器屏蔽系统：屏蔽罩是真空灭弧室中不可缺少的元件，并且有围绕触头的主屏蔽罩、波纹管屏蔽罩和均压用屏蔽罩等多种。主屏蔽罩的作用是：a防止燃弧过程中电弧生成物喷溅到绝缘外壳的内壁，从而降低外壳的绝缘强度。b改善灭弧室内部电场分布的均匀性，有利于降低局部场强，促进真空灭弧室小型化。c冷凝电弧生成物，吸收一部分电弧能量，有助于弧后间隙介质强度的恢复。



以上便是“VS1-12真空断路器屏蔽系统与导电系统介绍”的全部内容，感谢您的预览，希望这篇内容可以给您带来帮助，在这里我们会定期为大家分享一些关于产品的内容以及行业动态，让我们可以相互学习探讨，如有更多问题或疑问也可直接与我们联系，相信凭借我们的专业可以给您一个满意的答复。
