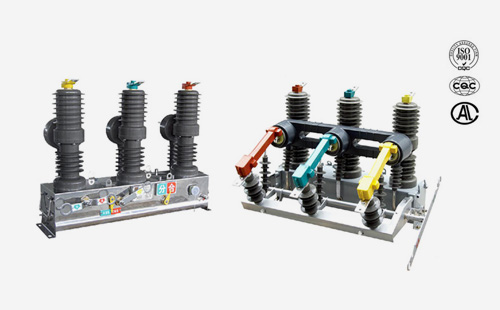

ZW32户外真空断路器是一款三相交流50Hz的户外高压开关设备，主要用于10kV~40.5kV架空配电网中，实现负荷电流、过载电流及短路电流的分合控制与保护，是当前城乡配网、工矿企业、风电光伏场景中应用最广泛的柱上真空断路器品类之一。ZW32户外真空断路器的品质优劣会直接影响配网运行的可靠性、运维成本与现场安全性，不同品质等级的产品在实际工况中表现差异十分明显。所以我们在采购ZW32户外真空断路器产品的时候一定要选择优质的产品和厂家，那么ZW32户外真空断路器出厂前需要通过哪些性能验证呢？下面让我们一起来看一下。

ZW32户外真空断路器出厂前需要通过的性能验证可分为电气绝缘、机械特性、操作可靠性、核心部件专项四大类，所有项目均符合国标GB1984《高压交流断路器》及JB3855《3.6～40.5kV户外交流高压真空断路器》的强制要求。
1. 电气绝缘性能验证
‌绝缘电阻测量‌：主回路、辅助和控制回路分别用对应量程兆欧表检测，二次回路绝缘电阻不低于1MΩ。
‌主回路工频耐压试验‌：相对地、相间、断口分别施加42kV/1min、49kV/1min工频电压，无击穿闪络。
‌辅助和控制回路工频耐压试验‌：施加2kV/1min工频电压，绝缘无异常。
‌局部放电测试‌：高海拔型号需在40.5kV下局部放电量不大于30pC，25.7kV下不大于20pC。

2. 机械特性参数验证
‌触头开距与超行程检测‌：常规12kV型号触头开距控制在9±1mm，超行程控制在1.5~3mm。
‌分合闸时间与同期性验证‌：合闸时间25~35ms，分闸时间20~30ms，三相分合闸不同期性均≤2ms。
‌分合闸速度检测‌：平均合闸速度0.4~0.8m/s，平均分闸速度1.0~1.2m/s，符合机构设计要求。
‌导电回路电阻测量‌：主回路直流电阻实测值不超过120μΩ，确保通流能力达标。

3.  操作可靠性验证
‌低动作电压测试‌：30%额定分闸电压连续操作3次不应分闸，85%~110%额定合闸电压、65%~120%额定分闸电压下合分闸各2次，动作可靠。
‌满电压循环操作试验‌：额定操作电压下完成“分-0.3s-合分”等标准循环操作，手动合分闸操作不少于5次，全程无卡滞。
‌脱扣器动作验证‌：过流脱扣器在90%额定脱扣电流下不动作，110%额定脱扣电流下可靠分闸，各操作循环重复5次全部合格。
‌线圈参数检测‌：操作机构合闸接触器、分合闸电磁铁的线圈绝缘电阻和直流电阻实测值符合设计公差。

4. 核心部件专项验证
‌真空灭弧室真空度测量‌：采用专用检测设备确认灭弧室内部真空度满足国标要求，无漏气隐患。
‌软连接部件检查‌：确认动触头上的软连接夹片无松动，连接部位导通可靠。
‌出厂文件核验‌：每台产品附带独立编号的出厂试验记录，配套提供型式试验报告、出厂合格证，高端场景可提供第三方权威机构出具的容量认证报告。



以上便是“ZW32户外真空断路器出厂前需要通过哪些性能验证”的全部内容，感谢您一直以来对本公司的支持与关注。浙江金高高压电气有限公司是一家专业生产研发ZW32户外真空断路器系列产品的实力厂家，其主要产品还包括户内外高压隔离开关、高压负荷开关、高压真空断路器、接地开关、避雷器等系列产品。本公司所有产品资质齐全，可提供投标授权服务，可提供OEM代工服务，可按客户需求进行非标定制，如果您有相关的需求或疑问，可直接与本公司联系，期待您的来电合作。
