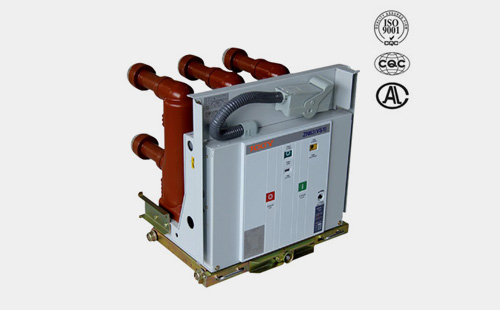

VS1-12真空断路器是额定电压12kV、频率50Hz的三相户内高压配电开关设备，适配KYN28、XGN等主流开关柜，可作为保护和控制单元广泛应用于发电、石油化工、轨道交通、工矿企业、城市电网、风电光伏等领域，既适用于常规室内配电场景，也可通过定制化设计适配高海拔、频繁操作等特殊工况，在无火灾爆炸、无严重化学腐蚀的环境中实现可靠的电路通断与故障保护。VS1-12真空断路器在电力系统中是非常重要的，所以大家在采购的时候一定要选购符合品质要求的产品，那么一台优质的VS-12真空断路器需要通过哪些性能验证呢？下面来一起看一下。

VS-12真空断路器性能验证执行标准
‌核心国标‌：符合GB/T 1984《高压交流断路器》、GB/T 11022《高压开关设备和控制设备标准的共用技术要求》、JB3855《3.6-40.5kV户内交流高压真空断路器》。
‌行业标准‌：满足DL/T 402《高压交流断路器》、DL403《10-35KV户内交流高压断路器订货技术条件》。
‌国际标准‌：符合IEC60056《高压交流断路器》相关规范。

VS-12真空断路器核心性能验证项目
机械特性验证‌
1. 触头开距：验证11±1mm的设计值是否达标。
2. 超行程（接触行程）：控制在3 +1/-0.5mm范围内。
3. 三相同期性：分合闸不同期性≤2ms。
4. 触头合闸弹跳时间：≤2ms。
5. 分合闸速度：平均分闸速度0.9~1.2m/s，平均合闸速度0.6~0.8m/s。
6. 操作电压特性：30%额定分闸电压下不得分闸，85%~110%额定电压范围内可靠分合闸。
7. 机械寿命：完成10000次（M2级）及以上无故障操作。

‌真空灭弧室性能验证‌
1. 采用工频耐压法，断路器处于开断状态下，触头间施加42kV工频电压1min，无击穿、闪络现象。
2. 验证灭弧室真空度满足运行要求，无明显下降。

‌绝缘性能验证‌
1. 工频耐压：断口间施加48kV、相间及对地施加42kV电压1min，无异常。
2. 冲击耐压：断口间85kV、相间及对地75kV雷电冲击耐压试验通过。
3. 验证绝缘件无污秽、无损伤，绝缘性能符合设计要求。

‌主回路性能验证‌
1. 主回路电阻测试：根据电流等级不同，阻值≤35μΩ~55μΩ。
2. 短时耐受电流验证：4s内可承载对应额定短路电流（25kA~50kA）无异常。
3. 峰值耐受电流验证：可承载对应额定峰值短路电流（80kA~125kA）无变形。

‌开断与关合能力验证‌
1. 额定短路开断电流：可完成30~100次对应等级短路电流开断。
2. 额定短路关合电流：峰值满足对应参数要求，关合无熔焊。
3. 电容器组开断：可正常开断630A单个电容器组、400A背对背电容器组电流。
4. 感性、容性负载切合验证无重燃、无过电压超标。

现场验证操作流程，使用断路器特性测试仪完成全项目验证，操作步骤如下：
1. 按规范接好断路器的弹口信号线、分合闸信号线、储能闭锁电源线。
2. 固定旋转角度传感器，指针调整至设备指定黄色区域。
3. 系统参数设置：开关类型选择真空断路器，内触发模式，设置操作电压为对应额定值。
4. 依次完成储能、合闸、分闸操作，自动采集机械特性数据。
5. 导出测试报告，核对所有参数是否符合标准要求。
